逆止弁付き水抜きパイプ GRパイプシリーズ

Nihon

Rabatech

product

逆止弁付き水抜きパイプ

GRパイプシリーズ

オリジナル製品案内

GRパイプシリーズ

ステンレスパイプとゴムの組み合わせにより、優れた逆流防止機能を持たせた水抜きパイプです。

仕様
S-40:ストレート全長40(パイプΦ10×38mm長さ)
R-45:45°曲げ全長52.5(パイプΦ10×50.5mm長さ)
R-90:90°曲げ全長50(パイプΦ10×48mm長さ)

GRパイプノーマルタイプ

外壁内部の水を腐食に強いステンレスパイプを用いて外部へ導く目的で使用されています。

GRパイプの特徴
ステンレスパイプと逆流防止弁のとの組み合わせにより、外部からの吹込みによる逆流を防ぐ機能を持たせた水抜きパイプです。

主な使用用途
・外壁等の目地に侵入した水の排出
・流れを単一方向に出来る部材

仕様
TS-25:突起付き全長33(パイプΦ10×25mm長さ)

GRパイプ Tタイプ

建築物、外壁内部の水を外部へ導く手助けをする目的で使用されています。

GRパイプ Tタイプの特徴
突起によりパイプ奥に水をを確保します。
また突起によりシール材がパイプ穴に回り込み難くなっています。
特にサッシ周りは二重シールにより水抜きパイプ奥のスペースが少なく、S-40ではパイプを入れ過ぎて水路をふさぐことがありました。
本製品は突起によりパイプの入れ過ぎ防止が期待できます、さらに弊社の透水性パックアップ材「トオル君BT」と組み合わせることで、より排水経路の確保が期待できます。

主な使用用途
・外壁等の目地に侵入した水の排出
・流れを単一方向に出来る部材

仕様
KS-40:ストレート全長(パイプ□10×38mm長さ)

GRパイプＫタイプ

建築物、外壁内部の水を外部へ導く手助けをする目的で使用されています。

GRパイプＫタイプの特徴
意匠性を考慮した角型の水抜きパイプです。
排水側の形状変更により排水流路の断面積が増加し、社内試験では丸型の約1.7倍の排水量が得られました。

主な使用用途
・外壁等の目地に侵入した水の排出
・流れを単一方向に出来る部材

仕様

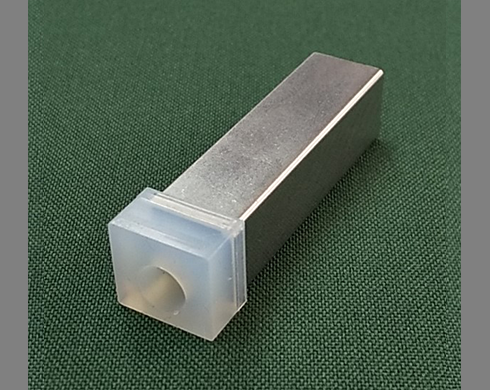

KLS-50:ストレート全長50(パイプ□12×44mm長さ)

GRパイプ Kタイプ □12×12ストレート仕様

建築物、外壁内部の水を外部へ導く手助けをする目的で使用されています。

GRパイプＫタイプ □12×12ストレート仕様の特徴
意匠性を考慮した角型の水抜きパイプかつ大口径(約1.4倍)になっています。□10×10→□12×12

主な使用用途
・外壁等の目地に侵入した水の排出
・流れを単一方向に出来る部材

仕様
KLR-90:90°曲げ全長55(パイプ□12×49mm長さ)

GRパイプ Kタイプ □12×12曲げ仕様

建築物、外壁内部の水を外部へ導く手助けをする目的で使用されています。

GRパイプＫタイプ □12×12曲げ仕様の特徴
意匠性を考慮した角型の水抜きパイプかつ大口径(約1.4倍□10×10→□12×12)さらに曲げ仕様になっていることでパイプ穴が見え難く外観を重視した意匠性が特徴の角型水抜きパイプです。

主な使用用途
・外壁等の目地に侵入した水の排出
・流れを単一方向に出来る部材

仕様
KWR-90:90°曲げ全長50(パイプ□19×10×48mm長さ)

GRパイプ Kタイプ □19×10曲げ仕様

外壁内部の水を腐食に強いステンレスパイプを用いて外部へ導く目的で使用されています。

GRパイプ Kタイプ □19×10曲げ仕様の特徴
ステンレスパイプと逆流防止弁のとの組み合わせにより、外部からの吹込みによる逆流を防ぐ機能を持たせた水抜きパイプ、従来の角型(KS-40)よりも口径を横に大きくした(□10×10→□19×10)幅広型です。
曲げ加工も行っておりますので排水溝が下を向き、パイプ穴が見え難く外観を重視する意匠性が高い製品となっております。

主な使用用途
・外壁等の目地に侵入した水の排出
・流れを単一方向に出来る部材

GRパイプ特注対応について

GRパイプは特注で長さをある程度変更することが可能です。

（径は変更できません、種類によって可能性サイズが異なります。）

一般的に納期が1-1.5か月程度かかりますのでお早めにお問い合わせください。
